БАРАБАНЫ



Представлены достаточно широкой номенклатурой, назначением и конструктивными особенностями. На рабочую поверхность обечайки барабанов устанавливается либо съемная резиновая футеровка, либо при повышенных требованиях наклеивается керамическая футеровка с более длительным сроком службы.
Отличительной особенностью конструкций барабанов являются различные варианты соединения вала со ступицей:

  • посредством клинового разжимного элемента (КТВ и иные), что упрощает разборку при ремонте
  • посадка ступицы на шпонку

Подшипники производства (MPZ, SKF, FAG) подбираются с достаточным запасом рабочего ресурса под заданные расчетные нагрузки. Применяются различные эффективные способы защиты подшипниковых узлов от внешнего загрязнения - лабиринтные и манжетные уплотнения.

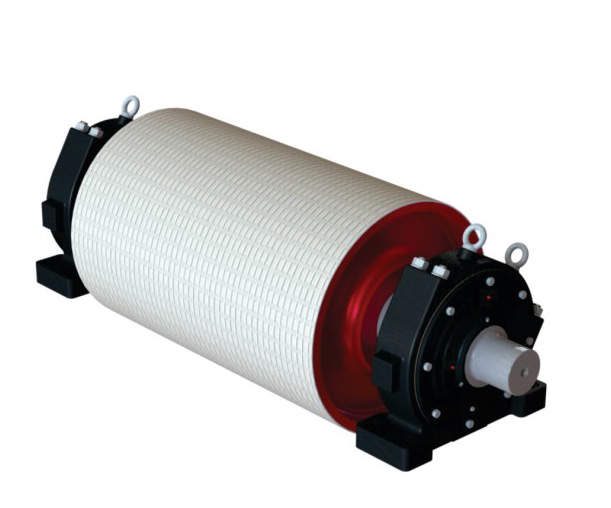

Приводной барабан с керамической футеровкой
Размер обечайки 1250х1600 мм
Обечайка на валу фиксируется разжимными элементарными KTR
Типоразмер подшипника 3003264
Разборные корпуса подшипников
Установка полумуфт с разжимными элементами

Барабан разгрузочный с керамической футеровкой
Размер обечайки 1000х1600 мм
Обечайка на валу фиксируется разжимными элементами KTR
Типоразмер подшипника 3652
Разборные корпусы подшипников

Жесткая надежная конструкция барабана - сварная обечайка (лист до 40 мм), литые ступицы, установлено ребро жесткости.
Подшипники 3644, 3652, 3664, роликовые двухрядные самоустанавливающиеся.
Допускается наклон/поворот корпусов до 3 градусов при установке на конвейер (комплектация неточностей монтажа).
Корпусы подшипников разборные, что упрощает демонтаж при замене подшипников.
Подшипниковые узлы имеют комбинированную надежную защиту от внешнего загрязнения, манжетное и лабиринтное уплотнение с независимой системой подачи консистентной смазки в полость подшипника и лабиринт.

Срок службы барабана при соблюдении графика смазки - до 15 лет.
